La baie vitrée à galandage représente l’un des défis les plus techniques de la menuiserie moderne. En offrant une ouverture totale entre intérieur et extérieur, les vantaux s’escamotent dans l’épaisseur du mur, libérant complètement l’espace et maximisant la luminosité. Pour réussir, il faut une préparation structurelle soignée, des calculs précis et des équipements professionnels adaptés. Le guide qui suit détaille les étapes clés, les points de vigilance et les choix techniques indispensable à une installation durable et performante, en lien avec les normes et les pratiques 2026.
Baie vitrée à galandage : guide d’installation et points de vigilance
Ce guide vous accompagne pas à pas dans la mise en œuvre d’une baie vitrée à galandage, de la préparation technique à la mise en service. L’objectif est d’assurer une ouverture coulissante fluide, une luminosité maximale et une stabilité structurelle sur le long terme, tout en garantissant une étanchéité sans faille et des performances énergétiques optimisées. Pour certains aspects financiers et pratiques, n’hésitez pas à consulter des ressources spécialisées comme celles qui présentent les prix et budget complets avec pose ou des avis d’expérience.
Préparatifs techniques et mesures précises pour une baie vitrée à galandage
La réussite de l’installation repose sur une phase préparatoire irréprochable. Les mesures doivent être millimétrées, car toute modification postérieure de la maçonnerie est lourde de conséquences sur le fonctionnement et l’étanchéité.
Calcul des dimensions et vérification structurelle selon NF DTU 36.5
Les dimensions se déterminent avec précision, en tenant compte de l’épaisseur des vantaux et des éléments de guidage. Pour chaque vantail, l’épaisseur varie typiquement entre 140 et 160 mm selon le système choisi. Exemple concret pour une baie de 4 mètres de largeur avec deux vantaux: l’ouverture brute nécessaire s’élève à environ 4,30 mètres. En hauteur, prévoyez le Rail supérieur entre 80 et 120 mm et un seuil renforcé entre 40 et 60 mm. Ces tolérances assurent le bon fonctionnement du mécanisme et évitent les frottements indésirables lors des essais.
| Élément | Dimension typique | Remarques |
|---|---|---|
| Épaisseur d’un vantail | 140–160 mm | Selon système (galandage) |
| Ouverture brute (baie 4 m, 2 vantaux) | ≈ 4,30 m | Inclut épaisseurs des vantaux |
| Rail supérieur | 80–120 mm | Pour guidage et stabilité |
| Seuil | 40–60 mm | Renforcé et adapté PMR |
Vérification de la portance du mur et analyse structurelle
Avant toute intervention, un bureau d’études structure doit valider la faisabilité, notamment si l’ouverture touche un mur porteur ou des planchers sur étages. La charge ajoutée par le système de galandage est estimée entre 150 et 200 kg par mètre linéaire et doit être compensée par des renforts adéquats (poutres métalliques, linteaux précontraints). Cette étape évite des désordres majeurs et assure la sécurité de l’ouvrage sur les décennies à venir.
Ces vérifications conditionnent aussi le choix des matériaux et des techniques de mise en œuvre, afin de minimiser les risques liés aux soulèvements et aux tassements. Pour les configurations complexes, privilégier l’accompagnement d’un bureau d’études et d’un installateur certifié.
Choix du système de rail et performances énergétiques
Le choix du système de rail influence directement les performances thermiques et la durabilité de l’installation. Deux systèmes de référence offrent des performances solides et des capacités de charge élevées:
- Schüco ASS 77 PD propose une rupture de pont thermique efficace avec un Uw autour de 1,3 W/m²K, assurant une bonne isolation et une fermeture fiable.
- Reynaers CS 77-HI affiche des capacités de charge allant jusqu’à 400 kg par vantail et intègre des joints d’étanchéité périphériques et des dispositifs anti-soulèvement.
Le choix dépendra principalement des contraintes climatiques locales, de l’emphase sur l’isolation et des exigences d’étanchéité. Pour optimiser l’étanchéité et éviter les ponts thermiques, combinez ces rails à des membranes périphériques et des joints adaptés.
Pour approfondir les aspects coût et comparaison, reportez-vous à des guides détaillés et retours d’expérience, notamment les analyses sur les inconvénients et comparatifs 2026 ou les guides de guide complet des inconvénients.
Outillage professionnel requis
La mise en œuvre exige un outillage professionnel et spécifique, adapté à des travaux de maçonnerie et de précision. Parmi les matériels essentiels:
- Scie circulaire avec lame diamant et scie à disque pour béton armé
- Niveau laser rotatif (ex. Bosch GLL 3-80) pour des tracés parfaitement horizontaux et verticaux
- Carotteuse et perforateur SDS Max pour les ouvertures maîtresses
- Serre-joints de maçon, cales de menuisier, jeux de fixations chimiques et mousse polyuréthane
- Membranes d’étanchéité EPDM ou bandes polyuréthane adhésives
- Équipements de levage et dispositifs de sécurité pour manipulation des vantaux lourds
Découpe et préparation de l’ouverture dans la maçonnerie
La découpe doit suivre les plans validés par le bureau d’études et les prescriptions NF DTU 20.1 (maçonnerie) et 36.5 (menuiseries). Pour les murs en béton armé, le tracé est reporté sur le support avant toute intervention et la découpe s’effectue progressivement par tronçons, en commençant par le haut afin de préserver la stabilité du reste de la maçonnerie.
En rénovation lourde, des étais et des poutrelles provisoires permettent de préserver l’ouvrage pendant les travaux. Les gravats sont évacués au fur et à mesure et l’espace de travail reste sûr et propre. L’installation du linteau métallique IPN au-dessus de l’ouverture est ensuite dimensionnée par le bureau d’études et scellée avec des mortiers haute performance ou des résines spécifiques.
La technique de percement et la mise en place du linteau constituent la “colonne vertébrale” de l’installation et doivent être réalisées avec une extrême précision. Des outils et des méthodes adaptés évitent les déformations et garantissent la stabilité du coffre de galandage dans la pierre ou le béton.
Étanchéité périphérique et mise en place du coffre
Afin d’éliminer les ponts thermiques et les infiltrations, l’étanchéité périphérique est réalisée avec des membranes EPDM ou des bandes polyuréthane. L’application se fait en périphérie, sur l’extérieur et parfois l’intérieur selon la configuration du mur. On dépoussière les surfaces, on applique un primaire si recommandé, puis on maroufle les bandes avec des recouvrements suffisants (8–10 cm dans les joints). Au niveau du seuil, un cordon de silicone neutre peut être ajouté pour assurer l’étanchéité sous le rail inférieur.
Les cales de réglage et les fixations chimiques assurent l’ancrage du châssis. Les cales positionnées à intervalles réguliers répartissent les charges et évitent la déformation du dormant. Les fixations chimiques, injectées avec des résines, garantissent une liaison monolithique mur/ossature.

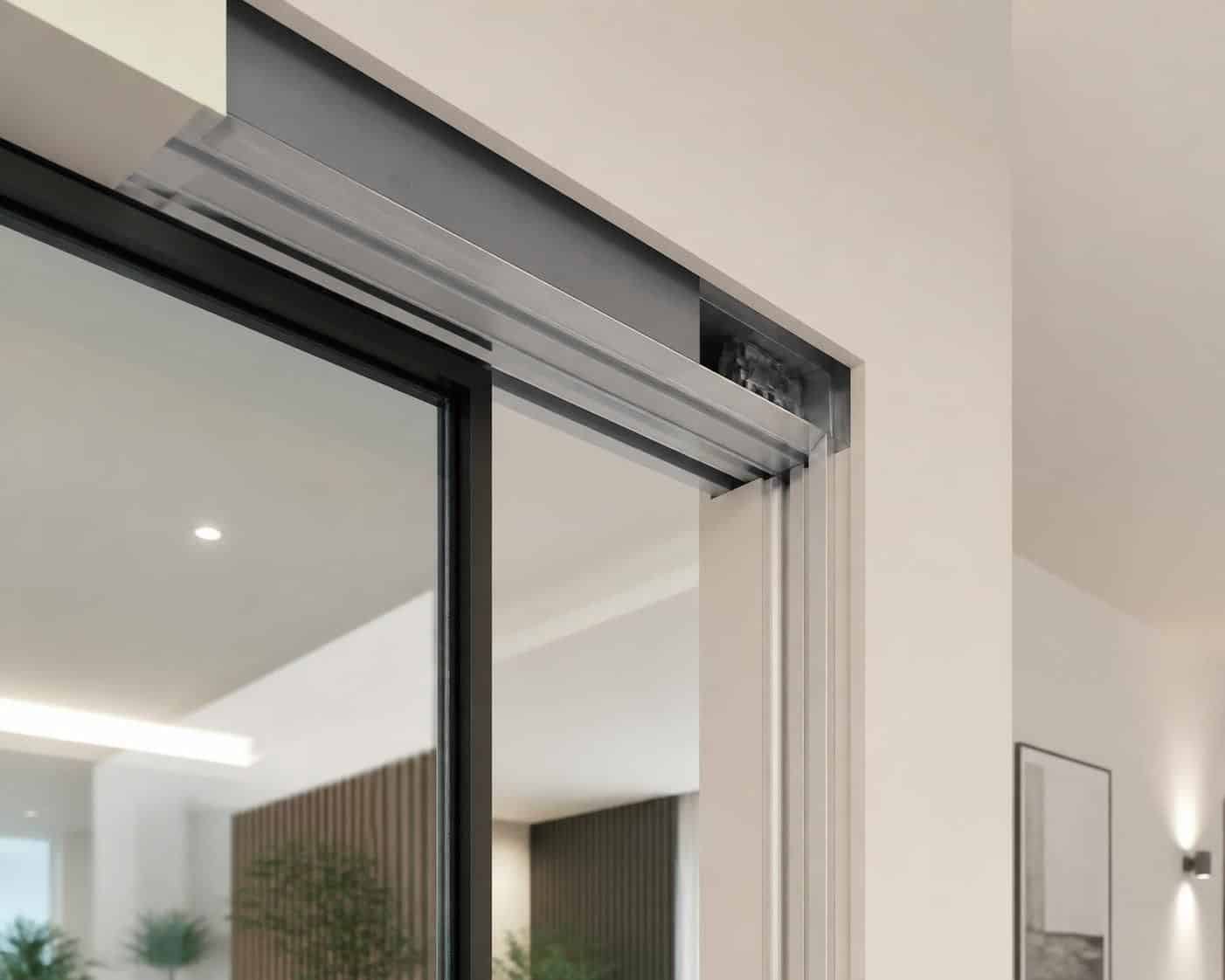

Montage du système de rail et mécanisme coulissant
Le montage du rail est le cœur mécanique de la baie galandage. On assemble le cadre périphérique, puis on fixe les rails (inférieur et supérieur) en respectant les tolérances et l’équerre générale. Les chariots de roulement, selon le système, peuvent supporter entre 200 et 400 kg par vantail et assurent un coulissement silencieux grâce à des roulements inoxydables. Une fois les chariots en place, on ajuste la hauteur et le parallélisme pour obtenir un jeu homogène.
Les vantaux sont ensuite installés et couplés au système de guidage. Le réglage millimétrique des chariots et des butées de fin de course garantit une fermeture sans effort, une serrure et des gâches correctement alignées, et une étanchéité fiable.
Pose et ajustement des vantaux de baie vitrée
Les vantaux peuvent peser entre 80 et 200 kg chacun, ce qui nécessite une manipulation par deux personnes ou l’emploi d’un système de levage. On emboîte d’abord le vantail dans le rail supérieur, puis on le dépose sur les chariots du rail inférieur. Les ajustements finaux permettent d’obtenir un alignement parfait et un mouvement fluide sur toute la course.
Les ferrures (poignées, serrures, gâches) sont fixées et réglées pour assurer une fermeture fiable sans contrainte excessive. L’objectif est une étanchéité et une sécurité optimales, combinées à une utilisation fluide au quotidien.
Finalisation étanchéité et tests de fonctionnement
On procède à la finition des joints extérieurs et intérieurs, puis à l’habillage des coffres et à la mise en place des profils de finition qui intègrent élégamment la baie au mur.
Les tests de fonctionnement incluent ouverture et fermeture complètes, vérification des verrous, et tests d’étanchéité. Un test d’arrosage peut être effectué pour vérifier l’absence d’infiltration au droit des joints extérieurs. Une baie bien posée se manœuvre d’un seul doigt, sans bruit ni frottement excessif.
Contrôles qualité et mise en service selon les normes RT 2020 et exigences énergétiques: on vérifie Uw, Sw et TLw du vitrage, la continuité de l’isolation et les rupteurs de ponts thermiques. En cas de chantier neuf, un test de perméabilité à l’air peut être réalisé (blower-door). Enfin, la notice d’entretien et les recommandations de réglage périodique sont remis au client pour assurer la longévité de l’installation et le maintien des performances.
Pour aller plus loin et comparer les offres, découvrez des ressources utiles comme des avis sur l’efficacité du galandage ou baie galandage vs coulissante classique.
Ressources visuelles et démonstratives
Pour mieux visualiser le processus et les enjeux, regardez des explications pratiques sur des guides vidéos dédiés à la baie vitrée à galandage et aux méthodes de pose, disponibles sur les plateformes spécialisées.
Pour enrichir votre compréhension et comparer les coûts, les guides sur les prix et les retours d’expérience sont à consulter : prix et budget avec pose comprise et inconvénients et comparatif 2026.
- Éclairage et espace: la baie galandage libère l’espace et maximise la luminosité.
- Menuiserie adaptée: privilégier des profils à rupture de pont thermique et des joints performants.
- Entretien: prévoir un plan de maintenance des rails et des chariots pour garantir une longue durée de vie.
FAQ
Quelles sont les principales différences entre une baie galandage et une baie coulissante classique ?
La baie galandage voit ses vantaux disparaître dans l’épaisseur du mur, libérant totalement l’ouverture et la profondeur d’espace, tandis que sur une baie coulissante classique, les vantaux se superposent et restent visibles lors de l’ouverture. Le galandage offre une meilleure luminosité et une continuité performante de l’architecture, mais nécessite une préparation structurelle plus avancée et des essais d’étanchéité plus rigoureux.
Quelles sont les étapes clés pour une installation réussie ?
Les étapes essentielles incluent l’étude structurelle, le calcul des dimensions conformes NF DTU 36.5, la préparation de l’ouverture et le passage du linteau, l’étanchéité périphérique, le montage du rail, le montage et l’ajustement des vantaux, puis les tests de fonctionnement et les contrôles RT 2020.
Quel budget et quelles économies d’énergie peut-on attendre ?
Le coût dépend du système de rail, des dimensions et de la complexité du mur. En 2026, les prix au m² pour une baie galandage peuvent varier selon les options et les finitions. Les guides dédiés présentent des ordres de grandeur et des conseils pour optimiser l’investissement et les économies d’énergie grâce à de bonnes performances thermiques.
Comment assurer l’étanchéité et la durabilité sur le long terme ?
L’étanchéité périphérique est assurée par des membranes EPDM ou des bandes polyuréthane, complétées par un calage et des fixations chimiques fiables. Le suivi regroupe le relevé des jeux, le graissage des chariots et le contrôle annuel des joints et du coffrage pour prévenir les fuites et les infiltrations.
